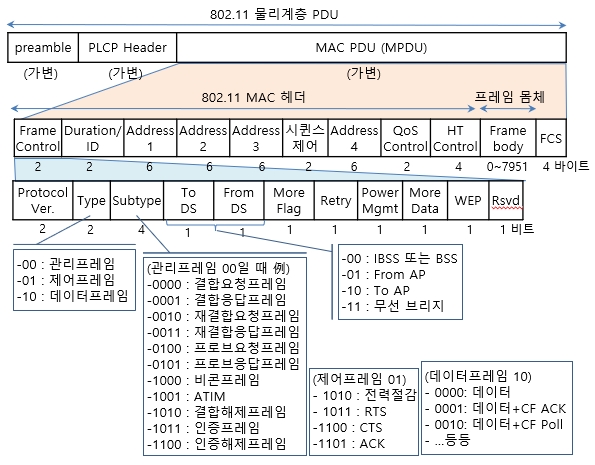

    1. 무선 MAC 프레임



     - 무선 LAN은 많은 유형의 프레임들이 저마다 다른 형태와 역할을 갖고 전달됨

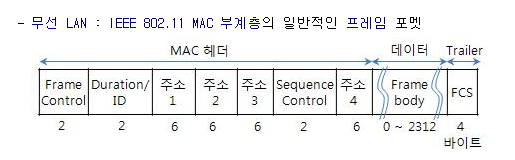

        - 무선 LAN : IEEE 802.11 MAC 부계층의 일반적인 프레임 포멧



    2. 무선 MAC 프레임의 유형 구분

    무선 MAC 프레임의 유형 구분
      ㅇ 802.11 표준은 MAC 프레임 형태를 역할에 따라 크게 3가지로 구분
         - 802.11 데이터프레임  (유형 type : 10)
            . 주로, 실제 정보 데이터를 실어나르는 역할
         - 802.11 제어프레임    (유형 type : 01)
            . 데이터의 올바른 전달을 위한 채널 획득,반송파 감지,데이터 수신 긍정확인응답 등
         - 802.11 관리프레임    (유형 type : 00)   ☞ 802.11 관리프레임 종류 참조
            . 무선망 및 무선노드에 대한 스캔, 결합, 인증, 해제 등

      ※ 프레임 종류를 알리는 필드 ☞ 802.11 프레임 제어 필드 내 Type,Subtype 참조

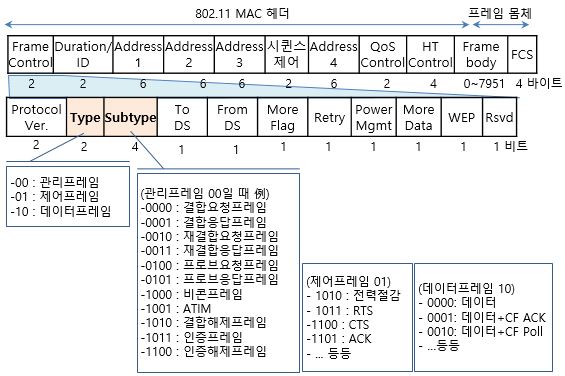

    3.802.11 MAC 프레임의 일반적인 포멧

    802.11 MAC 프레임의 일반적인 포멧







     802.11 MAC 헤더(header) 및 트레일러(trailer)





     ※ (여러 필드들이 순서가 정해져 있으나, 프레임 유형 마다 필드 생략 가능)

      ㅇ Frame Control 필드 (2 바이트)    ☞  802.11 Frame Control Field 참조
         - 802.11 MAC 프레임 관련 제어 정보(프레임 종류 등)를 담고 있음

      ㅇ Duration/ID 필드 (2 바이트)      ☞  Duration/ID Field 참조
         - 여러 용도로 사용 (NAV 설정, 전력절감조사 등)

      ㅇ 주소 1,2,3,4 필드 (각 6 바이트)  ☞  802.11 Address Field 참조
         - 여러 주소 필드(주소 1,2,3,4)들이 사용되는 유형에 따라 여러 형태로 쓰여짐
            . 대부분 3개 주소 1,2,3 만 사용됨
            . WDS(무선브리지)를 경유하여 전송되는 경우, 4개 주소 모두 사용됨
            . 제어 프레임 중 ACK 프레임 같은 경우, 단지 1개 주소 만 사용됨

         - 한편, 무선 LAN도 유선 LAN과 같은 주소공간 갖음
            . 따라서, 유무선 LAN 구분없이 동일 유형의 유일무이한 MAC 주소를 갖게됨

      ㅇ 시퀸스 제어 필드 (2 바이트)
         - 프레임별 순서번호 부여 및 프레임 조각화와 관련된 필드
            . `전체 프레임 동일 순서번호 (12 비트)` + `조각된 프레임별 조각번호 (4 비트)`
         * 이 필드는, 제어프레임에는 포함되는 않는 필드임
            . 즉, 데이터 및 관리 프레임에 만 있게됨

      ㅇ QoS Control 필드 (2 바이트)
         - QoS Data Frame 일 경우에 만 나타나는 필드임
            . 이에따라, 보통의 802.11 데이터 프레임과는 다른 QoS 관련 프레임들이 나타나게 됨

      ㅇ HT Control 필드 (4 바이트)
         - 802.11n 부터 도입된 필드

      ㅇ FCS  (4 바이트)
         - 에러 검출용 필드(32-bit CRC) (MAC 트레일러)



    <출처: http://www.ktword.co.kr/test/view/view.php?no=3352>





    4.802.11 MAC 프레임 종류

    802.11 MAC 프레임 종류



     802.11 MAC 프레임 내 802.11 프레임제어필드 중 2,3번째 필드로 프레임 유형 결정

     ※ 무선 LAN은 그때 마다 상황에 따라 다른 프레임 유형을 사용
         - 유선 LAN은 대부분 동일 유형의 프레임으로 전달되지만,
         - 무선 LAN은 많은 유형의 프레임들이 저마다 다른 모양(형태)과 역할을 갖고 전달됨



    Type (프레임 유형, 2 비트, b3 b2)

      ㅇ 관리프레임 (Type: `00`,Subtype: `xxxx` 14종)    ☞  802.11 관리프레임
      ㅇ 제어프레임 (Type: `01`,Subtype: `xxxx` 11종)    ☞  802.11 제어프레임
      ㅇ 데이터프레임 (Type: `10`,Subtype: `xxxx` 15종)  ☞  802.11 데이터프레임



    Subtype (부 유형, 4 비트, b7 b6 b5 b4)



    관리프레임 (Type: `00`,Subtype: `xxxx` 14종)    ☞  802.11 관리프레임
         - 0000  : 결합요청프레임
         - 0001  : 결합응답프레임
         - 0010  : 재결합요청프레임
         - 0011  : 재결합응답프레임
         - 0100  : 프로브요청프레임
         - 0101  : 프로브응답프레임
         - 0110  : Timing Advertisement 프레임
         - 1000  : 비콘프레임
         - 1001  : ATIM 프레임
         - 1010 : 결합해제프레임
         - 1011 : 인증프레임
         - 1100 : 인증해제프레임
         - 1101 : Action 프레임
         - 1110 : Action No Ack 프레임
     제어프레임 (Type: `01`,Subtype: `xxxx` 11종)    ☞  802.11 제어프레임
    - 0100 : Beamforming Report Poll
         - 0101 : VHT NDP Announcement
         - 0111 : Control Wrapper
         - 1000 : Block Ack Request
         - 1001 : Block Ack
         - 1010 : 전력절감 (PS-Poll)
         - 1011 : RTS 프레임
         - 1100 : CTS 프레임
         - 1101 : ACK 프레임
         - 1110 : CF End
         - 1111 : CF End + CF Ack
    데이터프레임 (Type: `10`,Subtype: `xxxx` 15종)  ☞  802.11 데이터프레임
       - 0000 : data
         - 0001 : data + CF ACK                     (PCF only)
         - 0010 : data + CF Poll                    (PCF only)
         - 0011 : data + CF ACK + CF Poll           (PCF only)
         - 0100 : Null                    (no data)
         - 0101 : CF ACK                  (no data) (PCF only)
         - 0110 : CF Poll                 (no data) (PCF only)
         - 0111 : CF ACK + CF Poll        (no data) (PCF only)
         - 1000 : QoS data                          (HCF)
         - 1001 : QoS data + CF Ack                 (HCF)
         - 1010 : QoS data + CF Poll                (HCF)
         - 1011 : QoS data + CF Ack + CF Poll       (HCF)
         - 1100 : QoS Null                (no data) (HCF)
         - 1110 : QoS CF Poll             (no data) (HCF)
         - 1111 : QoS CF Ack + CF Pol     (no data) (HCF)



      * (no data)  : 비트위치 b6가 `1`일 경우 임
            . 어떤 데이터도 포함하지 않는 형태
            . Power Save Mode 설정 등 제어 목적으로 만 사용을 위함
         * (Qos Data) : 비트위치 b7가 `1`일 경우 임



    http://www.ktword.co.kr/test/view/view.php?no=5509
